Anstatt die mühsame Berechnung der Zwölftel durchzuführen, kann es sinnvoll sein, die Wasserhöhe mithilfe eines einfachen Diagramms zu bestimmen, das auf einem einfachen karierten Blatt Papier erstellt werden kann. Dies hat den Vorteil, dass die Wasserhöhe jederzeit zwischen zwei Gezeiten durch einfaches Ablesen des Diagramms ermittelt werden kann. Diese grafische Methode ist etwas weniger genau als die Berechnung (aber dennoch ausreichend, um bei einer angemessenen Autopilot-Einstellung sinnvoll in der Freizeitschifffahrt eingesetzt zu werden).
1. Schritt: Die Gezeitenangaben ermitteln und entsprechend anpassen
Man muss folgende Angaben kennen: den Gezeitenkoeffizienten, die Zeiten sowie die Höhen von Hochwasser (PM) und Niedrigwasser (BM) im Haupthafen; anschließend sind die erforderlichen Korrekturen vorzunehmen:
- Anpassungen für den jeweiligen Hafen: Passen Sie die Tiefen- und Fahrplanangaben entsprechend Ihrem Hafen oder Ihrem Fahrgebiet an (siehe Tabelle mit den Korrekturen für die Nebenhäfen in Ihrem Gezeitenkalender)
- Bitte überprüfen Sie, ob die von Ihnen verwendeten Zeiten tatsächlich den gesetzlichen Arbeitszeiten entsprechen; falls nicht, nehmen Sie bitte die erforderlichen Korrekturen vor. (Beispielsweise liegen die Gezeitenangaben des SHOM das ganze Jahr über bei UT+1, und von April bis Oktober muss man 1 Stunde hinzurechnen, da die gesetzliche Zeit bei UT+2 liegt)
- Korrekturen aufgrund des Luftdrucks: Die Wassersäulenhöhen sind für einen Druck von 1013 Hektopascal angegeben. Ist der Druck höher, sind die Wassersäulenhöhen um 1 cm pro zusätzlichem Hektopascal zu verringern. (Beispielsweise ergibt ein Luftdruck von 1033 hPa eine Wasserhöhe von 20 cm, die gegenüber den im Gezeitenkalender angegebenen Wasserhöhen zu verringern ist). Ist der Luftdruck hingegen niedriger, sind die Wasserstände um 1 cm pro Hektopascal zu erhöhen, sofern dieser Wert unter 1013 hPa liegt.
Anhand dieser Informationen lässt sich nun die Gezeitenzeit berechnen. Die Gezeiten dauern nicht genau 6 Stunden: Zu bestimmten Zeiten im Jahr können sie länger dauern (z. B. 6:45 Uhr) und manchmal auch kürzer (zum Beispiel 5:15 Uhr). Daher muss der Wert der Gezeitenstunde bei jeder Gezeitenwende neu berechnet werden: Am einfachsten ist es, die Zeit zwischen den einzelnen Gezeiten in Minuten umzurechnen und diese Zahl dann durch 6 zu teilen.
Praktische Anwendung bei Ebbe in Port Haliguen
Wir möchten wissen, wie hoch der Wasserstand am Nachmittag des 25. April in der Nähe von Port Haliguen zu jedem Zeitpunkt war. Das Gezeitenbuch gibt für Port Navalo eine Ebbe um 13:47 Uhr mit einer Wasserstandshöhe von 0,60 m und eine Flut um 19:54 Uhr mit einer Wasserstandshöhe von 4,55 m an. Der Gezeitenkoeffizient beträgt 45 (Nullgezeiten). Der Luftdruck beträgt 1003 hPa.
Anpassung der Fahrpläne: in Port Haliguen (Nebenhafen bei Niedrigwasser): -20 Minuten für die Nachmittagsfahrt und -5 Minuten für die Morgenfahrt. Die Abfahrtszeiten in Port Haliguen lauten somit Morgenfahrt 13:42 Uhr und Nachmittagsfahrt 19:34 Uhr. Der Fahrplan gibt die Abfahrtszeiten in gesetzlichen Stunden an, daher sind keine weiteren Korrekturen erforderlich.
Korrekturen der Wasserstände: Nebenhafen bei Niedrigwasser +0,25 m für den PM-Pegel und +0,10 m für den BM-Pegel. Die Wasserstände in Port Haliguen betragen somit: BM 0,70 m und PM 4,80 m. Da der Luftdruck 1003 hPa beträgt, müssen wir diese Werte um 0,10 m erhöhen. Die zu berücksichtigenden Wasserstände betragen somit BM 0,80 m und PM 4,90 m.
Berechnung der Gezeitenzeit: Zwischen 13:42 Uhr und 19:34 Uhr liegen 5 Stunden, also 300 Minuten + 18 Minuten + 34 Minuten, was insgesamt 352 Minuten ergibt / 6 = 59 Minuten.
2. Schritt: Zeichne die Grundlage der Grafik auf kariertem Papier oder mit dem Gezeitenrechner-Lineal

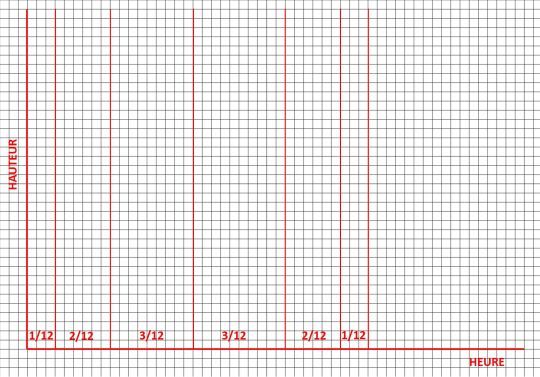

Man nehme ein Blatt kariertes Papier (oder in Millimetern, wenn man es genauer haben möchte) , und zeichnen Sie dann die grafische Grundlage gemäß der folgenden Vorlage:
Je nach Größe des Rasters kann man den Abstand zwischen den Zwölfteln mehr oder weniger vergrößern: Je größer der Abstand zwischen den vertikalen Linien ist, desto genauer ist die Ablesung. Das hier gezeigte Beispiel basiert auf den Abmessungen eines Blattes im A4-Format.

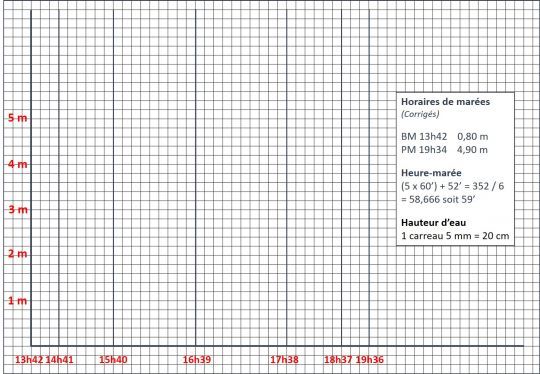

3. Schritt: Die Zeitpunkte und Tonhöhen im Diagramm eintragen
Je nach berechneter Gezeitenzeit die Gezeitenzeiten in der Grafik eintragen.
Bei Höhen sollte die Leiter entsprechend dem Tidenhub ausgewählt werden : 1 Fliese (5 mm) pro 20 cm Gezeitenhub / 1 Fliese (5 mm) pro 10 cm Gezeitenhub / 2 Fliesen (10 mm) pro 50 cm Gezeitenhub, ...

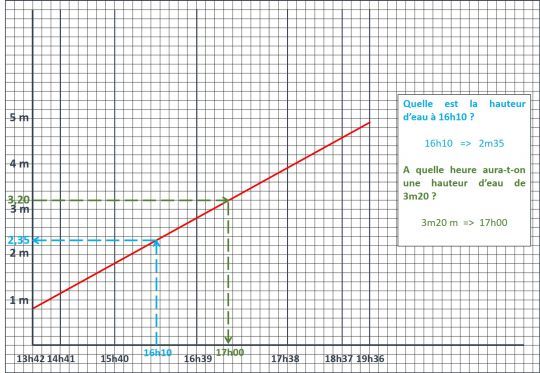

Die Gezeitenkurve zeichnen
Markieren Sie auf dem Raster den Punkt, der dem Hochwasser entspricht, sowie den Punkt, der dem Niedrigwasser entspricht, und ziehen Sie eine Gerade zwischen diesen beiden Punkten.
Es ist nun ganz einfach festzustellen: die Wasserhöhe zu einem bestimmten Zeitpunkt oder Um wie viel Uhr werden wir den gewünschten Wasserstand erreichen? (siehe Beispiele in der Grafik)
