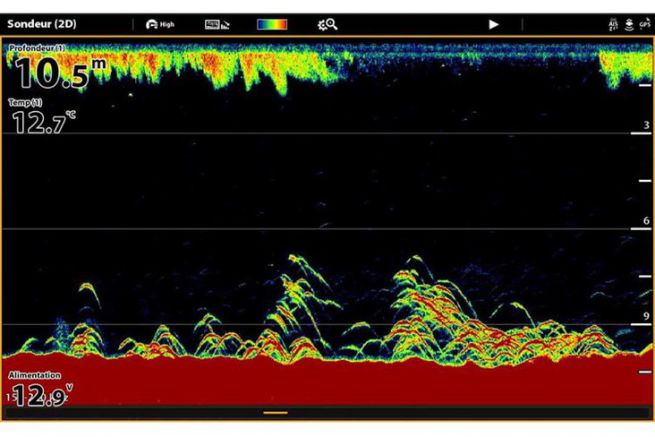

Ein Echolot sendet über seine Sonde ein Echo auf den Boden und wartet auf die Rückkehr, um den Boden abzuschätzen. Abhängig von der Ausbreitungsgeschwindigkeit des Schalls unter Wasser definiert er die Tiefe. Die heutigen hoch entwickelten Fischfinder haben ihre Leistung gesteigert, indem sie in der Lage sind, die Qualität des Rückkehrechos zu analysieren und so die Beschaffenheit des Bodens besser zu definieren. Wenn also ein Fisch durch den Kegel der Sonde geht, erscheint er auch. Normalerweise ist es die Schwimmblase (eine Luftblase), die das Echo zurückgibt.
Warum eine Bogenform, wenn die Fische vorbeiziehen?

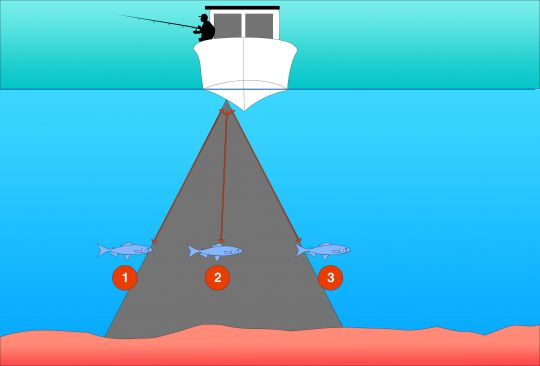

Wenn der Fisch in den Kegel eintritt, wird der Abstand D am Rand des Kegels gemessen. Sie ist länger als wenn sich der Fisch in der Mitte des Kegels befindet. Und es nimmt wieder zu, wenn es aus dem Kegel herauskommt. Deshalb ist sein Design auf dem Bildschirm des Sonars wie ein Kreisbogen geformt.
Schwierigkeiten beim Verstehen des Bildlaufs

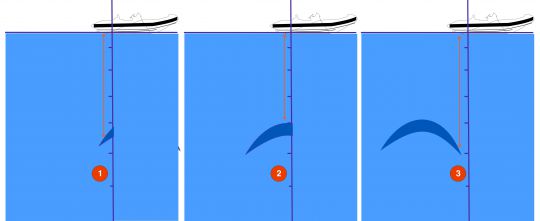

Stellen wir uns ein Boot vor, das stationär ist, es bewegt sich nicht im Verhältnis zum Boden. Trotzdem entwickelt sich das auf dem Echolot gezeichnete Bild ständig weiter (es scrollt von rechts nach links). Diese seitliche Bewegung kann für Neulinge verwirrend sein. Der Bildlauf des Sonars steht in keinem Zusammenhang mit der Geschwindigkeit des Bootes.
Wie definiert man die Größe des Fisches?

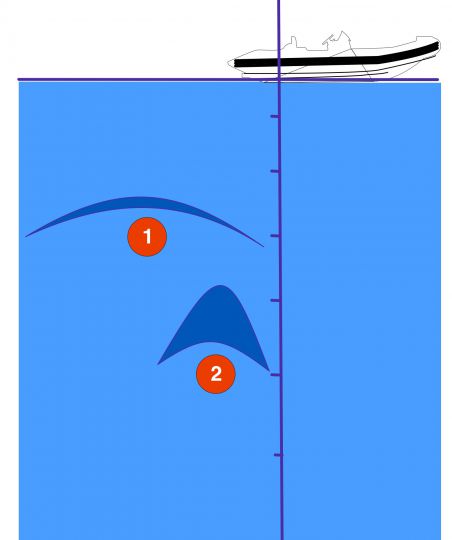

Die Größe des Bogens steht in keinem Zusammenhang mit der Größe der Fische. Nicht seine Länge zählt, sondern seine Dicke. Ein kleiner Fisch, der den Sonar-Kegel langsam durchläuft, wird einen ziemlich langen Bogen haben (Bild 1), aber er wird nicht sehr dick sein. Umgekehrt wird ein großer Fisch, der sich schnell durch den Kegel bewegt, einen sehr kurzen Bogen haben, aber er wird sehr dick sein (Bild 2).
