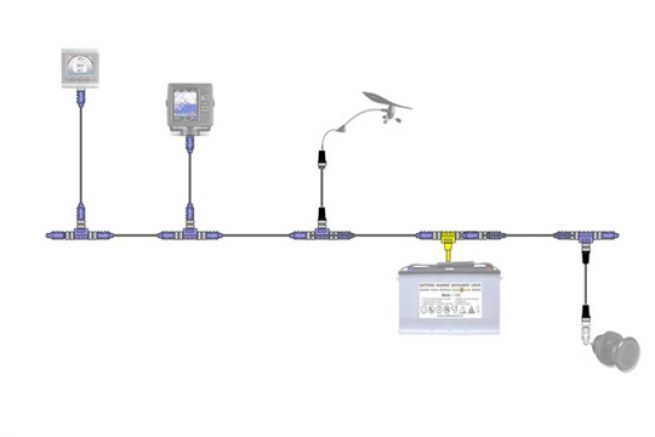

Eine kleine Theorie, um sein NMEA 2000-Netzwerk betriebsbereit zu machen. Weil Sie in NMEA 2000 nicht einfach alles machen können. Ein schlecht entwickeltes Netzwerk, und es sind die Daten, die nicht mehr zirkulieren, die Geräte, die Fantasien zeigen, und der Matrose, der sich über die verdammte Technologie beschwert!
Um es erfolgreich zu montieren, gibt es ein paar Hauptprinzipien zu befolgen, hier sind die 5 Hauptprinzipien.

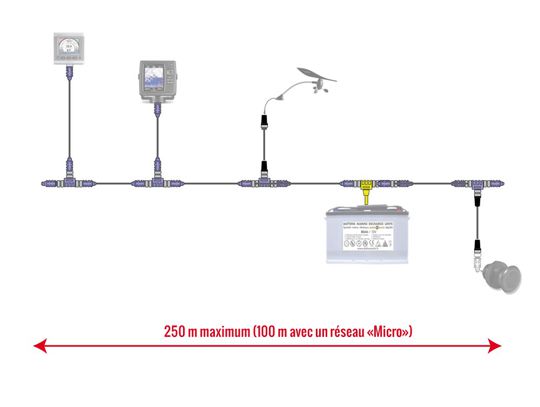

1 - Das Rückgrat darf 250 m nicht überschreiten
Dort sind wir ruhig, denn selbst wenn Sie ihn dazu bringen, sich abwechselnd und umherzubewegen, brauchen Sie ein Boot der Mega-Yacht-Klasse, um dorthin zu gelangen. Also keine Sorge für uns "einfache Bootsfahrer".
Der NMEA-Standard hat 3 Kabelgrößen definiert (entspricht 3 Buchsengrößen):
- Die mittlere (oder mittlere). Das ist die größte. Er hält einem Strom von 8 Ampere stand und läuft daher 250 m. Es ist auf großen Installationen zu finden.
- Der Mund. Es ist das, das wir verwenden werden, das häufigste im Freizeitbootfahren und das zugänglichste. Er unterstützt einen Strom von 4 Ampere, kann aber kein Netzwerk von mehr als 100 m bilden.
- Der Mini. Es ist so effizient wie das MID (unterstützt 8 Ampere und 250 m Backbone), aber es ist auch viel teurer...

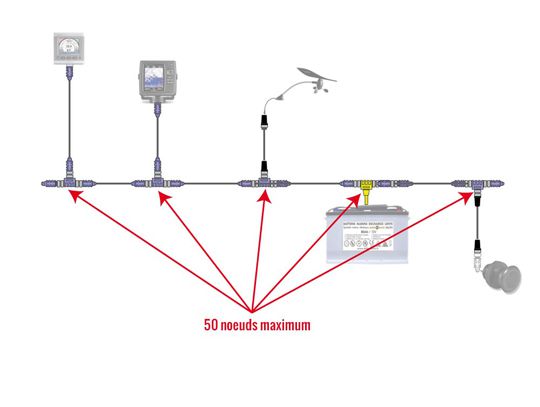

2 - Maximal 50 Knoten (oder 50 Geräte)
Es ist nicht möglich, mehr als 50 Geräte pro Backbone zu installieren. Wenn du mehr willst, ist es möglich, aber du musst einen neuen zentralen Grat bauen.
Aber machen Sie die Mathematik: 50 Bildschirme, oder verschiedene Sonden oder Sensoren, das ist schon eine Menge. Wenn Sie am Anfang 10 verbinden, sind Sie bereits stark. So spielt diese Begrenzung nicht im Bootfahren aus.

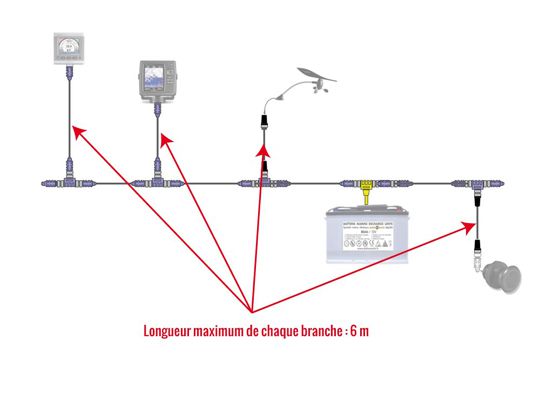

3 - Jeder Abzweig muss weniger als 6 m lang sein
Dies ist eine Spezifikation, die uns ein wenig stört. In der Tat können wir uns das Rückgrat vorstellen, das im Boden des Bootes verläuft und vom Bug zum Heckspiegel führt. In der Mitte angeschlossen, T's für jeden Sensor oder jede Anzeige.
Das ist das Ideal. Das funktioniert zum Beispiel bei einem kleinen Angeltrip, aber wie installiert man die Windfahne an der Spitze eines Segelbootmastes, wenn das Kabel weniger als 6 m lang sein muss?
Es gibt nur eine Lösung: Das Backbone am Mast hochfahren.

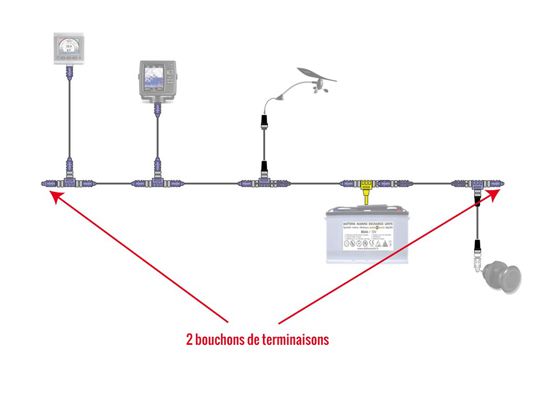

4 - Vergessen Sie nicht die Terminierungen
An jedem Ende des Backbones muss es mit Anschlussstecker ausgestattet sein. Dies sind Widerstände, die das Netzwerk schließen. Der Stecker sollte entsprechend dem verfügbaren Stecker (Stecker oder Buchse) gewählt werden.

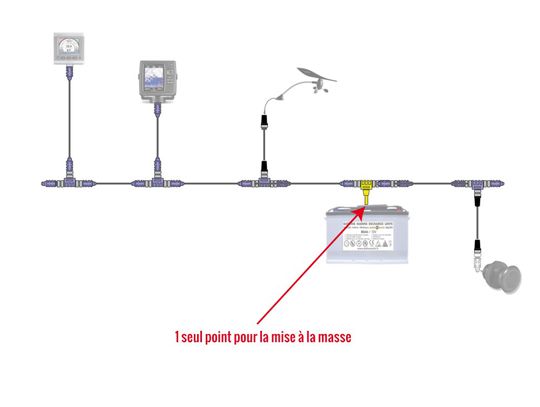

5 - Verbinden Sie das Netzwerk an einem einzigen Punkt mit der Masse
Zum Betrieb muss das NMEA 2000 mit der Masse verbunden sein. An einem einzigen Punkt (und nicht sofort, wenn Sie auf ein Erdungskabel treffen...). Dieser Draht ist mit dem Motor oder einem Kielbolzen an einem Segelboot verbunden.
Zu diesem Zweck wird das Erdungskabel verwendet, das mit dem 12-V-Netzteil mitgeliefert wird. Die Wiederholung mehrerer Massepunkte kann zu Schleifen führen und Kommunikationsprobleme im Netzwerk verursachen.
